START le ayudará a realizar análisis de esfuerzos en la tuberìa, tensiones y flexibilidad de tuberías, calcular desplazamientos, tensiones en la tubería, diseñar y escoger soportes para la tubería, cálculos de cargas, así como análisis por fatiga para tubería en la planta, análisis para tubería enterrada, ductos con lastre, líneas de tubería de cualquier tamaño o complejidad. El análisis lo realizará de acuerdo con códigos internacionales.
Descargue START completo para uso por 30 días
START fue creado para fácil uso y obtener resultados precisos y completos
Además que es técnicamente accessible para ingenieros y diseñadores, START es también una excelente herramienta para ingenieros profesionales en flexibilidad de las tuberías y cálculos de esfuerzos. No encontrará opciones oscuras de settings y más preguntas. Tan solo dibuje el sistema de tubería y ejecute el análisis estático y dinámico. ¡Los algoritmos inteligentes harán el resto del trabajo por usted!
Los usuarios harán el análisis de flexibilidad de tuberías en muy poco tiempo
Desde 1965 START, combina una solución de alta eficiencia, características poderosas para análisis, interfaz del usuario amigable con entrada de datos gráfica en 3D para pre/post proceso así como un sistema de ayuda detallada con inteligencia incluida aportada por generaciones de diseñadores expertos en tubería. Más de 3000 compañías de proceso y tuberías de varios países ya utilizan este software para sus tareas diarias de diseño y análisis de esfuerzos de diferentes sistemas de tubería.
TIEMPO DE ANÁLISIS MEJORADO Y COSTOS REDUCIDOS

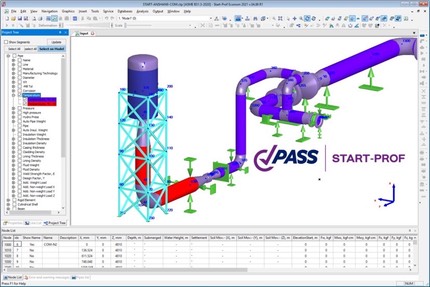

START brinda funciones que hacen la creación del modelo de la tubería muy fácil, incluyendo la edición.
START permite al usuario concentrarse en el diseño, no en la numeración de nodos, creación del modelo y demás. START le dirá si su modelo tiene algún problema y dónde exactamente. Todo se verifica automáticamente: tensiones, cargas en soportes, deformaciones de la junta de expansión, fuga en bridas, pandeo (upheaval buckling), cargas en los resortes en todos los modos de operación, esfuerzos en aislamiento y esfuerzos en fallas. Las celdas en la tabla son marcadas en rojo si hubiera un problema. Todos los resultados pueden ser mostrados en cualquier sistema de coordenadas: global, local. START brinda reportes detallados de esfuerzos de la tubería con todas las ecuaciones que se emplearon; le permite revisar manualmente las ecuaciones.
En START todo es simple y transparente porque está trabajando con un modelador moderno de objetos. Usted puede construir su tubería empleando objetos como tubo, codo, tubería doblada, tee, reducción, tapón, junta de expansión, restricción, válvula, brida, equipos, tanques y otros como si estuviera modelando en un software 3D. No tiene que preocuparse de la numeración de nodos; puede modificar el modelo en cualquier momento usando copiar, rotar, espejo, renumeración de nodos, cortar, pegar cualquier parte del modelo, agregar nodos, borrar nodos.
En START usted puede cambiar muy rápidamente la unidades antes o después del análisis. Tan solo seleccione las unidades requeridas y serán convertidas inmediatamente para entrar datos y para resultados de análisis.
Para usar ASME B31J en START tan solo marque la opción “ASME B31J”. Para modelar tubería enterrada tan solo seleccione el tubo que está enterrado. No requiere convertir el modelo empleando otro software o sub-módulo.
START puede importar modelos de la tubería desde PDMS/E3D de AVEVA, desde otros programas tradicionales para análisis de esfuerzos en la tubería y formatos PCF. La data puede intercambiarse con la entera suite de productos PASS y con un amplio rango de herramientas CAD/CAE de propósito general. START tiene interfaz con las siguientes herramientas de análisis y diseño:
START es un ideal componente para cualquier flujo de trabajo de diseño en tuberías.
El hábil asistente Editor de Modo de Operación permite a los usuarios dibujar, agregar nieve general, viento, hielo, así como información de cargas sísmicas y ejecutar el análisis. Todos los valores apropiados de cargas y casos de carga serán creados automáticamente de acuerdo con los códigos seleccionados. Se reduce dramáticamente el tiempo de creación de casos de carga. El asistente Editor de Modo de Operación le ayuda a analizar varios modos de operación en un solo archivo. Para cada modo de operación se genera automáticamente un “template” especial de casos de carga. El diseño es más rápido, facilita la revisión y con mucho menos errores. Ver más en nuestro blog aquí.
La conveniente ventana de advertencias le informa acerca de por ejemplo tubería que se levanta, sobrecarga en los soportes o resortes, o exceso de deformación de las juntas de expansión. Todos los problemas importantes en el modelo no los pasará por alto.
Los reportes inteligentes interactivos incluyen: reporte de juntas de expansión, reporte de soporte resorte, reporte de fuga en brida, y otros. Esto hace más fácil y rápido entender los resultados del análisis. Puede ver introducción en siguiente vídeo (puede activar subtítulos en idioma Español)
AMPLIA APLICACIÓN
Puede analizar líneas de tubería de plantas de proceso y poder, transporte de gas y crudo, tubería para calefacción distrital, suministro de agua caliente, y más. Análisis de esfuerzos, flexibilidad, estabilidad y fatiga los puede realizar para tubería enterrada y no enterrada, en vacío, alta presión, alta temperatura y criogénica. Incluye análisis estático y análisis dinámico modal. Las líneas de tuberías con varios tipos de restricciones, accesorios y juntas de expansión pueden ser fácilmente evaluadas. START también ofrece selección automática soportes tipo resorte constantes o variables.
START puede analizar sistemas donde se puede presentar el pandeo (upheaval buckling)
START puede emplearse para análisis de sistemas de tubería HDPE, vea más detalles aquí así como siguiente vídeo (puede activar subtítulos en idioma Español):

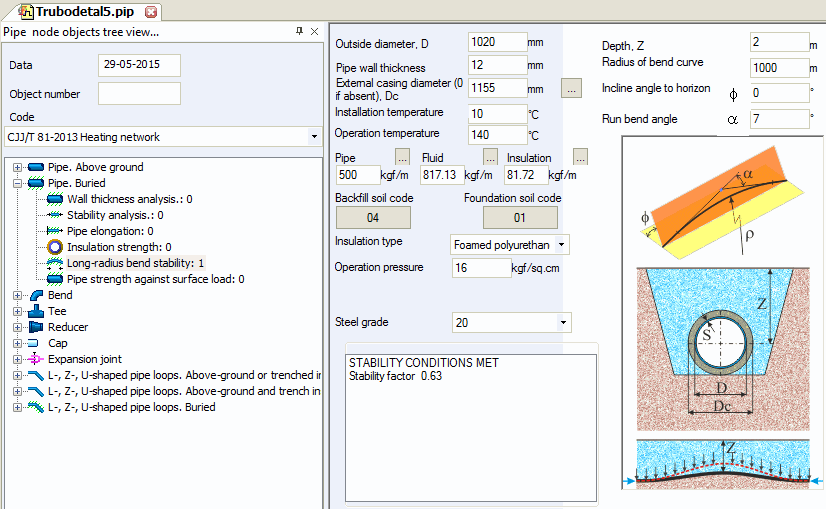

Fácil y rápido análisis de tubería enterrada tan solo especificando el tipo de terreno, y definir la profundidad para ejecutar el análisis. El usuario no tiene que especificar zonas restringidas o no restringidas, ni calcular longitud de ancla virtual, ni correr modelador de suelo. START hará automáticamente lo que sea requerido para la correcta simulación del suelo. Puede ver cómo en siguiente vídeo (puede activar subtítulos en idioma Español)
START puede analizar un amplio rango de materiales empleados en las líneas de tubería tal como: acero, materiales no ferrosos, tubería plástica, y accesorios, materiales orto trópicos, tal como fibra de vidrio, plástico reforzado, plástico reforzado de vidrio y epóxicos reforzado de vidrio.
Las capacidades incluyen:
• Análisis no linear de espacios, fricción, restricciones en un solo sentido, giratorios, y demás
• Análisis de esfuerzos con aislamiento PUR
• Análisis de curvas de radio largo de tuberías pre-esforzada.
• Automática selección de resorte óptimo.
RÁPIDO ANÁLISIS DE FLEXIBILIDAD Y DIMENSIONAMIENTO
Junto con el análisis de tensiones de tuberías de cualquier complejidad, START ejecuta un amplio espectro de cálculos al momento ayudando a los diseñadores en tubería a tomar la decisión correcta.
START calcula el espesor de pared de tubo y del accesorio, longitud de elongación, también ensambles típicos.
También revisa fuga en bridas, carga en bombas y equipo, estabilidad longitudinal en tubería enterrada y no enterrada, estabilidad de pared de tubo en vacío y otras cargas.
LICENCIAS FLEXIBLES
START puede adquirirse en diferentes configuraciones para análisis para evaluar esfuerzos en la tubería, desplazamientos, y cargas en soportes por expansión térmica, resorte en frío, suelo, hundimiento de soporte y otras cargas de acuerdo con códigos y estándares aplicables.
START Complete Standard Incluye lo necesario para el análisis de acuerdo con códigos ASME (B31.1, B31.3, B31.4, B31.5, B31.8, B31.9, B31.12), EN 13480, BS PD 8010, CSA Z662, GB 50316, GB/T 20801, GB 50251, GB 50253, DL/T 5366. Incluye también ISO 14692, análisis por elemento finito (FEM) para las conexiones “T”, “Y" y boquillas integradas a la tubería y capacidad para analizar sistemas con tubería HDPE.
START Process Standard incluye las capacidades para análisis de acuerdo con códigos ASME (B31.3, B31.4, B31.5, B31.8, B31.9, B31.12), EN 13480, BS PD 8010, CSA Z662, GB 50316, GB/T 20801, GB 50251, GB 50253, DL/T 5366.
START Power Standard incluye las habilidades para análisis de acuerdo con códigos ASME (B31.1, B31.5, B31.9), EN 13480, DL/T 5366.
START HDPE&FRP para solamente modelos de acuerdo con código ISO 14692 y capacidad para analizar sistemas con tubería HDPE.
Nota: Las ediciones Standard (Process, Power y Complete) no incluyen códigos RD, GOST, SNiP y SP lo que es excelente opción, así START-PROF es mucho más asequible. Tampoco incluyen capacidad para analizar tubería HDPE o por código ISO 14692.
La configuración de licencia START Complete Advanced incluye lo necesario para análisis de acuerdo con códigos ASME (B31.1, B31.3, B31.4, B31.5, B31.8, B31.9, B31.12), EN 13480, EN 13941, BS PD 8010, CSA Z662, GB 50316, GB/T 20801, GB 50251, GB 50253, GB/T 19624-2019, DL/T 5366, CJJ/ T 81, RD 10-249-98, GOST R 55596, GOST 32388, SNiP 2.05.06-85, GOST R 55989, GOST R 55990, SP 284.1325800.2016, SP 33.13330.2012, SP 36.13330. Incluye también código ISO 14692 y para tubería HDPE. También incluye análisis por elemento finito (FEM) de las conexiones "T", "Y" y boquillas integradas a la tubería y capacidad para analizar sistemas con tubería HDPE.
La configuración de licencia START Process Advanced incluye lo necesario para análisis de acuerdo con códigos ASME (B31.3, B31.4, B31.5, B31.8, B31.9, B31.12), EN 13480, GB 50316, GB/T 20801, GB 50251, GB 50253, GB/T 19624-2019, GOST 32388, SNiP 2.05.06-85, GOST R 55989, GOST R 55990, SP 284.1325800.2016, SP 33.13330.2012, SP 36.13330. Incluye también código ISO 14692 y para modelos con tubería HDPE.
La configuración de licencia START Power Advanced incluye lo necesario para análisis de acuerdo con códigos ASME (B31.1, B31.5, B31.9), EN 13480, EN 13945, GB 50316, GB/T 19624-2019, DL/T 5366, CJJ/T 81, RD 10-249-98, GOST R 55596. Incluye también código ISO 14692 y para sistemas con tubería HDPE.
Más sobre más códigos incluidos en START ver aquí tal como API, NEMA, WRC, PD, regionales para SISMO y VIENTO.
