CADWorx Plant

CADWorx Plant Professional    (descargue folleto)

CADWorx es el más fácil y completo para diseño de sistemas de tubería pero además incluye el dibujo 3D de equipo mecánico, acero estructural, sistemas HVAC, ductos y bandejas eléctricos, generación automática de isométricos completos. Utilice CADWorx para sus sistemas de tuberías en CAD.

Más acerca de CADWorx

CADWorx es fácil de aprender y ha ayudado a miles de empresas a crear buenos ingresos por los trabajos rentables hechos de forma más rápida y precisa. CADWorx Plant Professional es la herramienta correcta para sus maquetas 3D de diseño e ingeniería.

Eficiencia del Diseño de Plantas

Con CADWorx Plant haga modelos 3D de Plantas completamente inteligentes. Los modelos CADWorx están basados en AutoCAD y BricsCAD por lo que ofrecen excelente flexibilidad y colaboración.

Acero Estructural y Equipo

El modelado de acero estructural y de equipo mecánico es fácil y paramétrico. Incluye capacidades potentes e intuitivas para obtener los modelos completos de plantas. Permite exportar las estructuras de acero a simuladores de ingeniería. Puede obtener lista de materiales de los elementos acero empleados en el modelo 3D.

Conductos HVAC y Bandejas para Cables

Además del modelado de acero y equipo, los conductos de aire acondicionado y las bandejas para cables comúnmente son construidas en cuadrados, rectángulos, de formas redondas y ovaladas, con transiciones, todos están disponibles.

Especificaciones de Tuberías

Al instalar CADWorx ya cuenta con especificaciones a manera de ejemplo clase 150, 300, 600, 900, 1500 y otras. También cuenta con especificaciones, a manera de ejemplo, para tubería victaulica, sanitaria, “high purity”, cobre, fibra de vídrio y otras más. CADWorx le permite organizar sus catálogos de componentes de la tubería y de soportería de manera global, por industria y por compañía o proyecto en particular.

Isométricos Automáticos

Cwx-interop

Los Isométricos Automáticos pueden ser creados a partir de arreglos de tuberías o Bases de Datos de proyectos. Los isométricos son extraidos directamente del modelo 3D. CADWorx Plant Professional incluye ISOGEN de HEXAGON PPM (antes Intergraph®) para la producción automática de isométricos. Incluye el nuevo y más poderoso I-Configure para CADWorx 2017. Culmine mejores prácticas de generación de isométricos con ISOGEN.

Comprobación de Choques

CADWorx Plant Profesional le ofrece un detector de choques al estar modelando. Los choques pueden ser detectados al instante mismo de estar modelando y también referenciados a archivos externos. Las opciones permiten choques que se reportan "sobre la marcha" o en cualquier momento durante el proceso de diseño.

Vínculo a Bases de Datos

La Base de datos externa de MS Access, SQL Server u Oracle opcionalmente se vincula con CADWorx Plant Profesional en tiempo real, lo que provee de un estado del diseño en tiempo real y sirve como copia de seguridad. Esta ventaja permite incluso recuperar la tubería desde la base de datos externa en caso que haya perdido sus modelos 3D. A partir de la base de datos puede generar isométricos, listas de materiales y reportes personalizados. La base de datos externa permite extender la cantidad de atributos necesarios para los componentes del modelo.

CADWorx para proyectos BIM

Lea artículo sobre cómo enviar su modelo CADWorx a Revit, clic aquí

Sincronización del Modelo y los DTIs (P&IDs)

Al emplearlo junto con una base de datos del proyecto, CADWorx Plant Professional permite la revisión inteligente del componente contra los DTIs (P&IDs) del proyecto creados con CADWorx P&ID Professional. Facilita la sincronización entre los dibujos 2D inteligentes con el modelo 3D.

FreeView01

Capacidades de Caminatas virtuales

CADWorx Design Review está incluido para revisar los modelos otorgando una verdadera colaboración en el diseño 3D. Eleva la colaboración entre disciplinas a otro nivel. CADWorx permite la exportación de archivos .VUE que puede aprovechar para revisión con otras herramientas de Intergraph tal como SmartPlant Review. Exporte la información 3D a su tableta iPad. Descargue aplicación gratuita Intergraph Freeview para el iPad

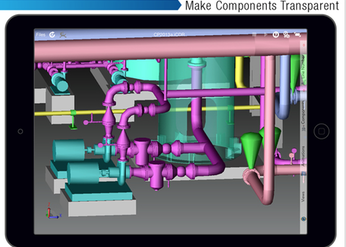

Intergraph Freeview para iPad en acción:


También descarga gratis visualizador FreeView de HEXAGON PPM desde aquí

El modelo 3D de CADWorx también puede ser revisado en SmartPlant Review también de Intergraph, aquí vídeo:


Vínculo con Análisis de Esfuerzos e Isométricos de esfuerzos o flexibilidad

CADWorx Plant tiene interfaz bidireccional a CAESAR II, el más utilizado a nivel mundial para análisis de esfuerzos en la tubería. El usuario puede ver el modelo de diseño 3D de CADWorx en el entorno de CAESAR II como se muestra en la siguiente figura

c2 cadworx


Especificaciones Técnicas

  • Compatible con versiones 64bit de AutoCAD 2014 a 2017
  • Compatible con BricsCAD Pro o BricsCAD Platinum 17.2.xx
  • Microsoft Windows 64bit Windows 7 SP1 Professional, 8.1 Pro, 10 Pro

Ahora CADWorx corre en BricsCAD

A partir de CADWorx 2017 R1 el usuario puede correr también CADWorx en BricsCAD

BricsCADCwx
CWX2017R1

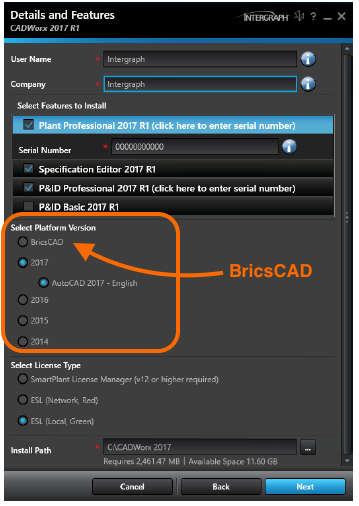

Al instalar CADWorx ahora puede elegir la plataforma, ya sea AutoCAD o BricsCAD

CADWorx2017R1

Observe CADWorx en ambas plataformas


Áreas de Aplicación

Diseño de Plantas y Proceso, Tubería, Equipo, Acero, Petroquímica, Química, Energía, Plataformas marinas, Industrias de Alimentos, Industrias de Bebidas (Refresqueras), Industria Cervecera, Farmacéuticas, Tratamiento de Aguas, Servicios de Construcción y Arquitectura Naval.

Edición Profesional

  • Diseño de Tuberías 3D Inteligentes
  • Diseño basado en Especificaciones
  • CADWorx Steel Professional
  • CADWorx Equipment *
  • Conductos / bandejas para Cables
  • Comprobación de Choques
  • Isométricos por ISOGEN
  • Dibujos 2D en automático mediante OrthoGEN.
  • Vínculo con Bases de Datos (MS Access, SQL-Server, Oracle)
  • Sincronización del Modelo 3D (tubería) con P&IDs
  • CADWorx Design Review y Create
  • Generación de infinita cantidad de componentes
  • Interfaz bidireccional con ingeniería de recipientes a presión *
  • Interfaz con Análisis de esfuerzos en la tubería **

* Interfaz con PV Elite™

** Interfaz con CAESAR II

Lea artículo sobre cómo enviar su modelo CADWorx a Revit, clic aquí

Más acerca de CADWorx y aplicaciones colaterales ver:


CADWorx Plant Professional incluye CADWorx Structure como reemplazo de CADWorx Steel

cadworx-structure-3d-modeling

CADWorx Structure incluye perfiles IMCA Edición 5. Vea cómo funciona CADWorx Structure:


CADWorx for to go

Es un seminario de un día intenso y completo de CADWorx Plant Professional. El seminario no tiene costo. Descargar el temario desde aquí

Más informes sobre condiciones y fechas favor de contactar enviando datos mediante formulario.

Última versión de CADWorx Plant Professional: 2017 SP1 (descargue acerca de lo nuevo en versión 2017)
